北京大华无线电仪器有限责任公司

DH1766系列

线性三路可编程直流电源

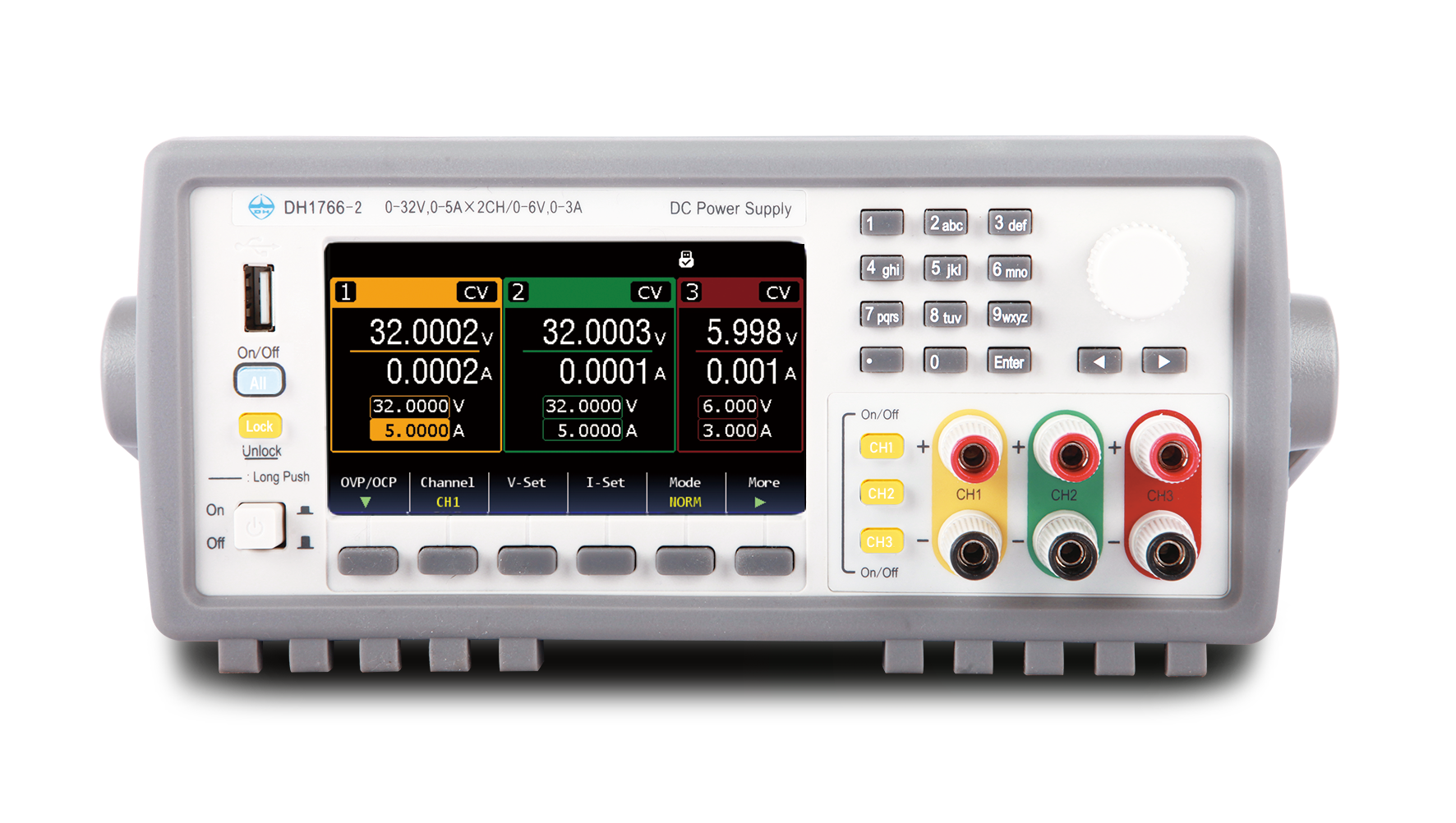

DH1766 系列是一款性能卓越的精密型三通道可编程直流电源。该系列电源可提供 200W~360W 范围内的输出功率，拥有极优异的输出精度和高置信度，分辨率高达 0.1mV/0.1mA*1。此外，该系列采用大尺寸液晶显示屏，既可显示丰富的测试测量信息，又可完整形象且直观地显示电压电流变化趋势图，便于用户进行分析测量。2U 半机架尺寸设计，不但小巧便携、美观紧凑，还具备便捷的上架特性。

产品选型手册获取报价

产品特点
功能特点
产品型号

- 提供三通道独立可控的输出

-4.3”LCD 显示屏，可同时显示三路电压电流

预置值和回读值

- 低纹波噪声，有效值≤ 1mV，峰峰值≤ 6mV

- 具有图形化显示界面，可实时显示输出波形动态 *2

- 支持 List 功能 *3

- 标配 USB\LAN 接口

- 2U 半机架全角度摇架设计

- 配置可编程的硬件过压、过流和过温保护

- 支持标准的 SCPI 指令

- 具备一键锁定防误触功能

- 支持一键串并联模式和跟踪模式，可输出正负电压

[ DH1766系列 ] 功能特点

提供高精度的输出

DH1766 系列直流电源可提供优异的输出精度及置信度，在特定应用场合可替代电压表、电流表和基础供电电源的组合，一台电源完成全部测试；并且拥有超低的纹波噪声，纹波有效值低于 1mV，峰峰值小于 6mV。

快速的瞬态响应

DH1766 系列直流电源具有超快的瞬态响应，响应时间小于 50us，

可为动态负载提供稳定的输出电压。当负载快速变化引起输出跌落

或过冲时，DH1766 系列电源可在 50us 内恢复到稳定状态，确保

动态负载的正常测试。

LIST 序列功能

DH1766 系列支持 LIST 序列功能，可在本地自定义编辑最多 100

组电压电流序列，也可直接使用通过前面板的 HOST USB 接口导

入的序列文件。

一键串并联跟踪功能

DH1766 系列具有串联、并联、跟踪 3 种模式，可本地一键切换，

满足不同量程及正负电压输出的需求。

查找您需要的 [ DH1766系列 ] 产品型号

型号	通道	输出电压(V)	输出电流(A)	输出功率(kW)	分辨率	设置精度	纹波与噪声	通讯接口	工作电压	尺寸(U)	重量(kg)
DH1766-1	多通道	32	3	0.1	0.7mV/0.1mA	0.01%＋10mV/0.05%＋20mA	1mVrms/3mArms	标配USB、LAN	220Vac±10%,50Hz±5%	½2U	9kg
DH1766-1	多通道	32	3	0.1	0.7mV/0.1mA	0.01%＋10mV/0.05%＋20mA	1mVrms/3mArms	标配USB、LAN	220Vac±10%,50Hz±5%	½2U	9kg
DH1766-1	多通道	6	3	0.02	5mV/1mA	0.03%＋10mV/0.05%＋50mA	1mVrms/3mArms	标配USB、LAN	220Vac±10%,50Hz±5%	½2U	9kg
DH1766-2	多通道	32	5	0.16	0.7mV/0.2mA	0.01%＋10mV/0.05%＋20mA	1mVrms/3mArms	标配USB、LAN	220Vac±10%,50Hz±5%	½2U	11kg
DH1766-2	多通道	32	5	0.16	0.7mV/0.2mA	0.01%＋10mV/0.05%＋20mA	1mVrms/3mArms	标配USB、LAN	220Vac±10%,50Hz±5%	½2U	11kg
DH1766-2	多通道	6	3	0.02	5mV/1mA	0.03%＋10mV/0.05%＋50mA	1mVrms/3mArms	标配USB、LAN	220Vac±10%,50Hz±5%	½2U	11kg
DH1766-3	多通道	60	3	0.18	1.5mV/0.1mA	0.02%＋20mV/0.05%＋20mA	1mVrms/3mArms	标配USB、LAN	220Vac±10%,50Hz±5%	½2U	11kg
DH1766-3	多通道	60	3	0.18	1.5mV/0.1mA	0.02%＋20mV/0.05%＋20mA	1mVrms/3mArms	标配USB、LAN	220Vac±10%,50Hz±5%	½2U	11kg
DH1766-1	多通道	32	3	0.1	0.7mV/0.1mA	0.01%＋10mV/0.05%＋20mA	1mVrms/3mArms	标配USB、LAN	220Vac±10%,50Hz±5%	½2U	9kg
DH1766-1	多通道	32	3	0.1	0.7mV/0.1mA	0.01%＋10mV/0.05%＋20mA	1mVrms/3mArms	标配USB、LAN	220Vac±10%,50Hz±5%	½2U	9kg
DH1766-1	多通道	6	3	0.02	5mV/1mA	0.03%＋10mV/0.05%＋50mA	1mVrms/3mArms	标配USB、LAN	220Vac±10%,50Hz±5%	½2U	9kg
DH1766-2	多通道	32	5	0.16	0.7mV/0.2mA	0.01%＋10mV/0.05%＋20mA	1mVrms/3mArms	标配USB、LAN	220Vac±10%,50Hz±5%	½2U	11kg
DH1766-2	多通道	32	5	0.16	0.7mV/0.2mA	0.01%＋10mV/0.05%＋20mA	1mVrms/3mArms	标配USB、LAN	220Vac±10%,50Hz±5%	½2U	11kg
DH1766-2	多通道	6	3	0.02	5mV/1mA	0.03%＋10mV/0.05%＋50mA	1mVrms/3mArms	标配USB、LAN	220Vac±10%,50Hz±5%	½2U	11kg
DH1766-3	多通道	60	3	0.18	1.5mV/0.1mA	0.02%＋20mV/0.05%＋20mA	1mVrms/3mArms	标配USB、LAN	220Vac±10%,50Hz±5%	½2U	11kg
DH1766-3	多通道	60	3	0.18	1.5mV/0.1mA	0.02%＋20mV/0.05%＋20mA	1mVrms/3mArms	标配USB、LAN	220Vac±10%,50Hz±5%	½2U	11kg
DH1766-3	多通道	6	3	0.02	5mV/1mA	0.03%＋10mV/0.05%＋50mA	1mVrms/3mArms	标配USB、LAN	220Vac±10%,50Hz±5%	½2U	11kg
DH1766A-1	多通道	32	3	0.1	10mV/1mA	0.01%＋20mV/0.05%＋50mA	1mVrms/3mArms	标配USB、LAN	220Vac±10%,50Hz±5%	½2U	9kg
DH1766A-1	多通道	32	3	0.1	10mV/1mA	0.01%＋20mV/0.05%＋50mA	1mVrms/3mArms	标配USB、LAN	220Vac±10%,50Hz±5%	½2U	9kg
DH1766A-1	多通道	6	3	0.02	5mV/1mA	0.03%＋10mV/0.05%＋50mA	1mVrms/3mArms	标配USB、LAN	220Vac±10%,50Hz±5%	½2U	9kg
