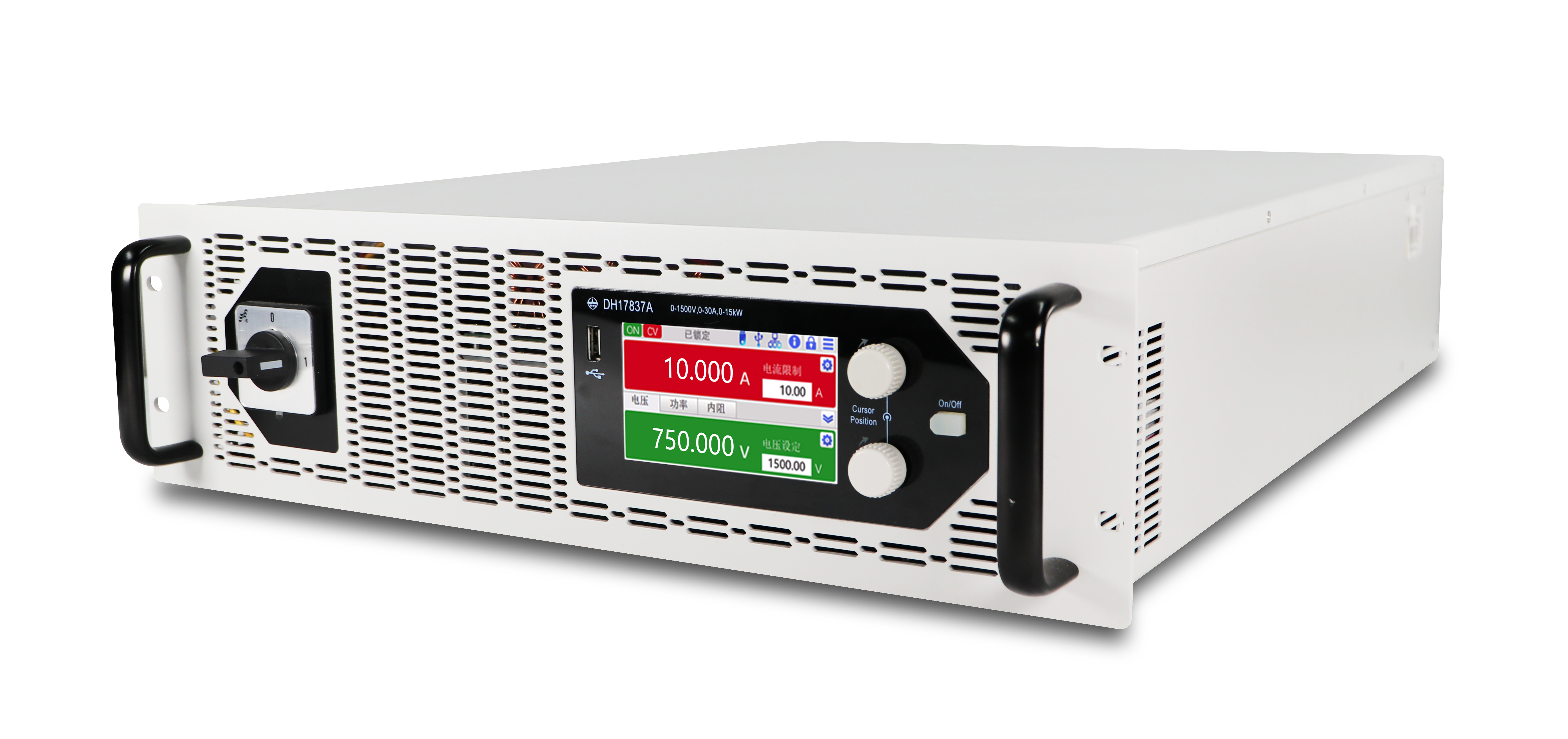

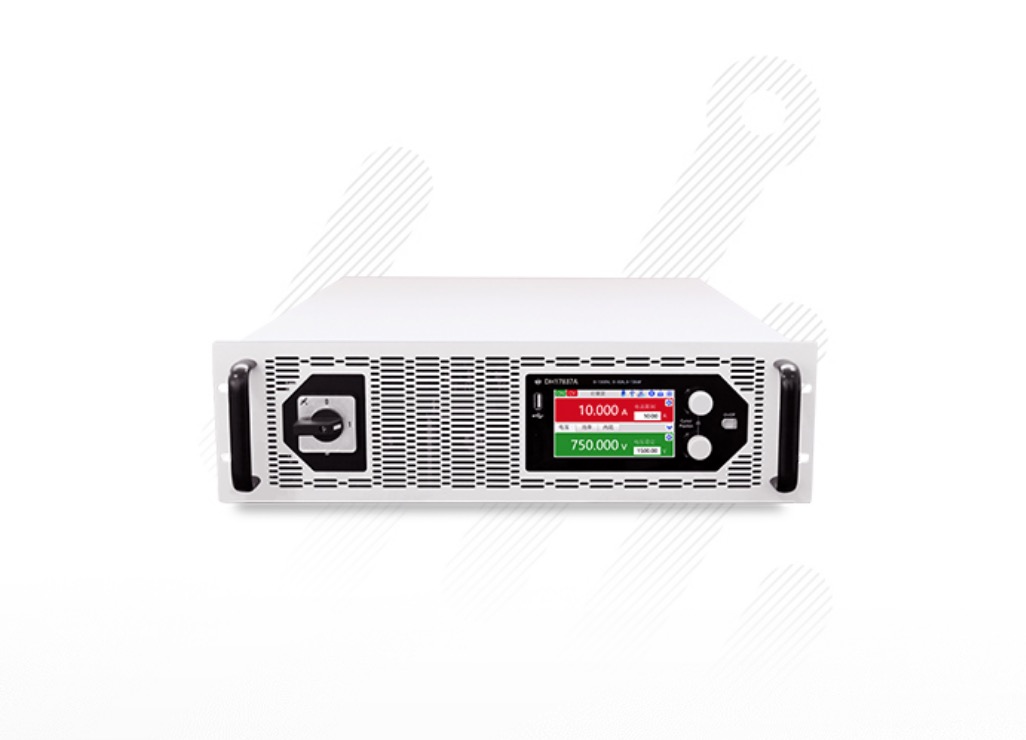

DH17800A系列

大功率可编程直流电源

DH17800A 系列大功率可编程直流电源是一款高功率密度直流电源，3U 的尺寸可提供最高 15kW 的大功率直流输出，单机可提供最高电压 1500V，最大最大 510A，支持同型号并机扩展输出功率和电流。内置汽车电子曲线测试功能、光伏仿真功能，适合新能源汽车、电池、光伏太阳能、ATE 等领域的测试。

产品选型手册获取报价

产品特点
功能特点
产品型号
技术资料

- 自动量程，拥有三倍宽的输出范围。

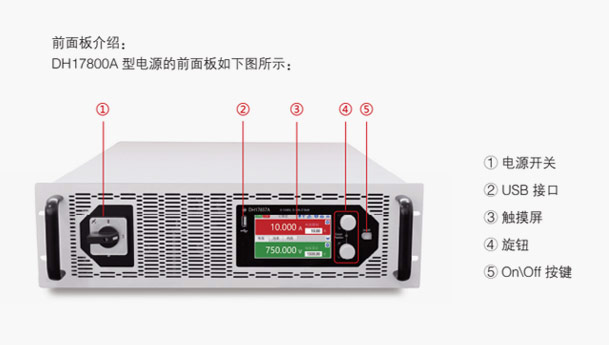

- 4.3 英寸彩色触摸屏幕，操作方便，能够显示丰富的

测量信息

- 输出功率可并联扩展至 540kW

- 系统启停逻辑控制

- 支持标准 SCPI 指令

- 过压、过流和过温保护

- 光伏仿真功能（* 仅限 DH17800A-PV 型号）

- 标配 LAN、USB、CAN、RS485 以及模拟控制接口

[ DH17800A系列 ] 功能特点

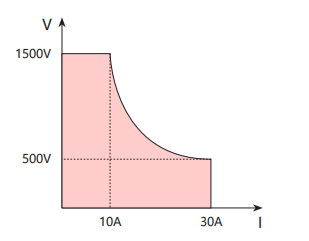

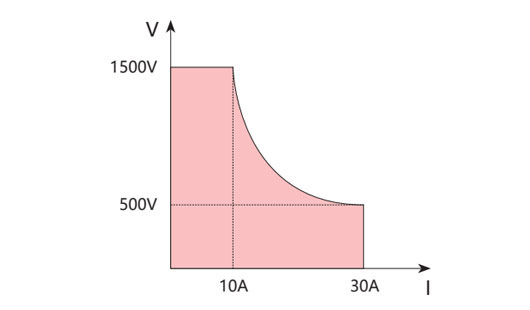

自动量程输出，拥有更宽的电压电流范围

在额定输出功率范围内电源可自动调节输出量程，是传统电源输出范围的 3 倍。例如 15kW/1500V 型号电源，当设置 500V 时，传统电源电流量程为 10A，而 DH17800A 系列电流可自动将量程扩展到 30A，保持 15kW 功率输出。

多重保护功能，安全可靠

具有过压、过流和过温保护功能，过压值可自定义设置，当电源输出电压高于设定的保护值时，迅速将电源输出切断，使您能更加放心的使用。同时具有过流、过温保护等功能，完美的保护您的负载。

支持主从并联扩展功率

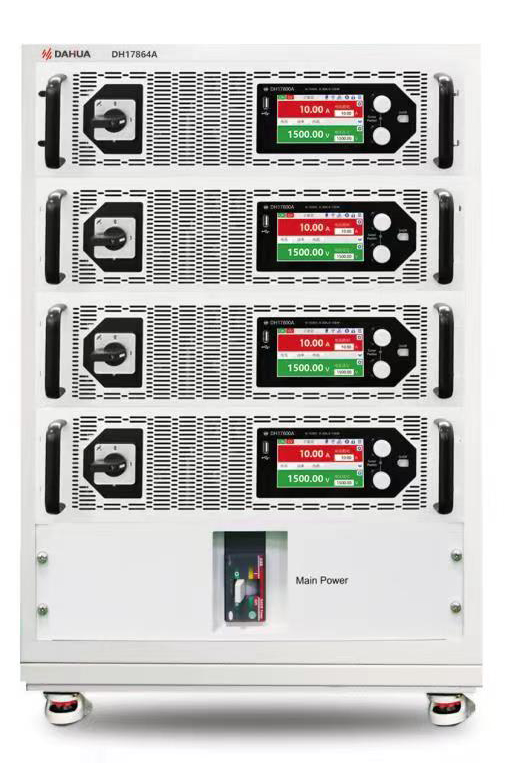

该系列可本地设置电源的主从模式，通过 SHARING、RS485 接口可实现多台并联，总功率可达 540kW。

查找您需要的 [ DH17800A系列 ] 产品型号

型号	通道	输出电压(V)	输出电流(A)	输出功率(kW)	分辨率	设置精度	纹波与噪声	通讯接口	工作电压	尺寸(U)	重量(kg)
DH17812A	单通道	80	170	5	1mV/1mA	＜ 0.1%Umax/＜ 0.2%Imax	50mVrms/80mArms	标配LAN、USB、CAN、RS485以及模拟控制接口	340-460Vac,45-65Hz	3U	17kg
DH17813A	单通道	200	70	5	1mV/1mA	＜ 0.1%Umax/＜ 0.2%Imax	40mVrms/22mArms	标配LAN、USB、CAN、RS485以及模拟控制接口	340-460Vac,45-65Hz	3U	17kg
DH17814A	单通道	500	30	5	1mV/1mA	＜ 0.1%Umax/＜ 0.2%Imax	70mVrms/16mArms	标配LAN、USB、CAN、RS485以及模拟控制接口	340-460Vac,45-65Hz	3U	17kg
DH17815A	单通道	750	20	10	1mV/1mA	＜ 0.1%Umax/＜ 0.2%Imax	200mVrms/15mArms	标配LAN、USB、CAN、RS485以及模拟控制接口	340-460Vac,45-65Hz	3U	17kg
DH17822A	单通道	80	340	10	1mV/1mA	＜ 0.1%Umax/＜ 0.2%Imax	50mVrms/160mArms	标配LAN、USB、CAN、RS485以及模拟控制接口	340-460Vac,45-65Hz	3U	24kg
DH17823A	单通道	200	140	10	1mV/1mA	＜ 0.1%Umax/＜ 0.2%Imax	40mVrms/44mArms	标配LAN、USB、CAN、RS485以及模拟控制接口	340-460Vac,45-65Hz	3U	24kg
DH17824A	单通道	500	60	10	1mV/1mA	＜ 0.1%Umax/＜ 0.2%Imax	70mVrms/32mArms	标配LAN、USB、CAN、RS485以及模拟控制接口	340-460Vac,45-65Hz	3U	24kg
DH17825A	单通道	750	40	10	1mV/1mA	＜ 0.1%Umax/＜ 0.2%Imax	200mVrms/32mArms	标配LAN、USB、CAN、RS485以及模拟控制接口	340-460Vac,45-65Hz	3U	24kg
DH17812A	单通道	80	170	5	1mV/1mA	＜ 0.1%Umax/＜ 0.2%Imax	50mVrms/80mArms	标配LAN、USB、CAN、RS485以及模拟控制接口	340-460Vac,45-65Hz	3U	17kg
DH17813A	单通道	200	70	5	1mV/1mA	＜ 0.1%Umax/＜ 0.2%Imax	40mVrms/22mArms	标配LAN、USB、CAN、RS485以及模拟控制接口	340-460Vac,45-65Hz	3U	17kg
DH17814A	单通道	500	30	5	1mV/1mA	＜ 0.1%Umax/＜ 0.2%Imax	70mVrms/16mArms	标配LAN、USB、CAN、RS485以及模拟控制接口	340-460Vac,45-65Hz	3U	17kg
DH17815A	单通道	750	20	10	1mV/1mA	＜ 0.1%Umax/＜ 0.2%Imax	200mVrms/15mArms	标配LAN、USB、CAN、RS485以及模拟控制接口	340-460Vac,45-65Hz	3U	17kg
DH17822A	单通道	80	340	10	1mV/1mA	＜ 0.1%Umax/＜ 0.2%Imax	50mVrms/160mArms	标配LAN、USB、CAN、RS485以及模拟控制接口	340-460Vac,45-65Hz	3U	24kg
DH17823A	单通道	200	140	10	1mV/1mA	＜ 0.1%Umax/＜ 0.2%Imax	40mVrms/44mArms	标配LAN、USB、CAN、RS485以及模拟控制接口	340-460Vac,45-65Hz	3U	24kg
DH17824A	单通道	500	60	10	1mV/1mA	＜ 0.1%Umax/＜ 0.2%Imax	70mVrms/32mArms	标配LAN、USB、CAN、RS485以及模拟控制接口	340-460Vac,45-65Hz	3U	24kg
DH17825A	单通道	750	40	10	1mV/1mA	＜ 0.1%Umax/＜ 0.2%Imax	200mVrms/32mArms	标配LAN、USB、CAN、RS485以及模拟控制接口	340-460Vac,45-65Hz	3U	24kg
DH17826A	单通道	1,000	30	10	1mV/1mA	＜ 0.1%Umax/＜ 0.2%Imax	350mVrms/60mArms	标配LAN、USB、CAN、RS485以及模拟控制接口	340-460Vac,45-65Hz	3U	24kg
DH17832A	单通道	80	510	15	1mV/1mA	＜ 0.1%Umax/＜ 0.2%Imax	55mVrms/240mArms	标配LAN、USB、CAN、RS485以及模拟控制接口	340-460Vac,45-65Hz	3U	32kg
DH17833A	单通道	200	210	15	1mV/1mA	＜ 0.1%Umax/＜ 0.2%Imax	40mVrms/66mArms	标配LAN、USB、CAN、RS485以及模拟控制接口	340-460Vac,45-65Hz	3U	32kg
DH17834A	单通道	500	89	15	1mV/1mA	＜ 0.1%Umax/＜ 0.2%Imax	70mVrms/48mArms	标配LAN、USB、CAN、RS485以及模拟控制接口	340-460Vac,45-65Hz	3U	32kg
DH17835A	单通道	750	60	15	1mV/1mA	＜ 0.1%Umax/＜ 0.2%Imax	200mVrms/48mArms	标配LAN、USB、CAN、RS485以及模拟控制接口	340-460Vac,45-65Hz	3U	32kg
DH17837A	单通道	1,500	30	15	1mV/1mA	＜ 0.1%Umax/＜ 0.2%Imax	400mVrms/400mArms	标配LAN、USB、CAN、RS485以及模拟控制接口	340-460Vac,45-65Hz	3U	32kg
