DH2766

可编程直流电子负载

DH2766 系列电子负载是一款高精度、高可靠性、可编程直流电子负载，采用标准 2U 半机架设计，可上架使用。该系列负载具备 150W/300W/600W 三种功率等级，和 150V/600V/1200V 三种电压等级；具有定电压、定电流、定电阻和定功率四种工作模式；设有过压保护、过流保护、过热保护、加载 / 去载、程控设置、程控回读等功能，为用户的使用安全提供保障。此外，该负载配备了 LAN 和 USB 两种通信接口，便于进行远程控制。 DH2766 系列可编程直流电子负载是一款兼具测量和仿真于一体的高速化、精确化、智能化、数字化、高精度、高可靠性、可编程的综合性测试仪器。

产品选型手册获取报价

产品特点
功能特点
产品型号

_ 单台可提供最高输入电压 1200V，最大电流 60A

_ 单台功率等级 150W、300W、600W

_ 4.3’LCD 显示屏，可同时显示多种数据参数

_ 高精度及分辨率可达 1mV/1mA

_ 四种操作模式：CV、CC、CR、CP

_ 支持动态测试，动态斜率可调

_ 高速电流响应速率，支持 10kHz 动态电流切换

_ 具有过电压、过电流、过功率、过热、低电压、反

接报警等各种保护

_ 短路测试功能

_ 定时功能

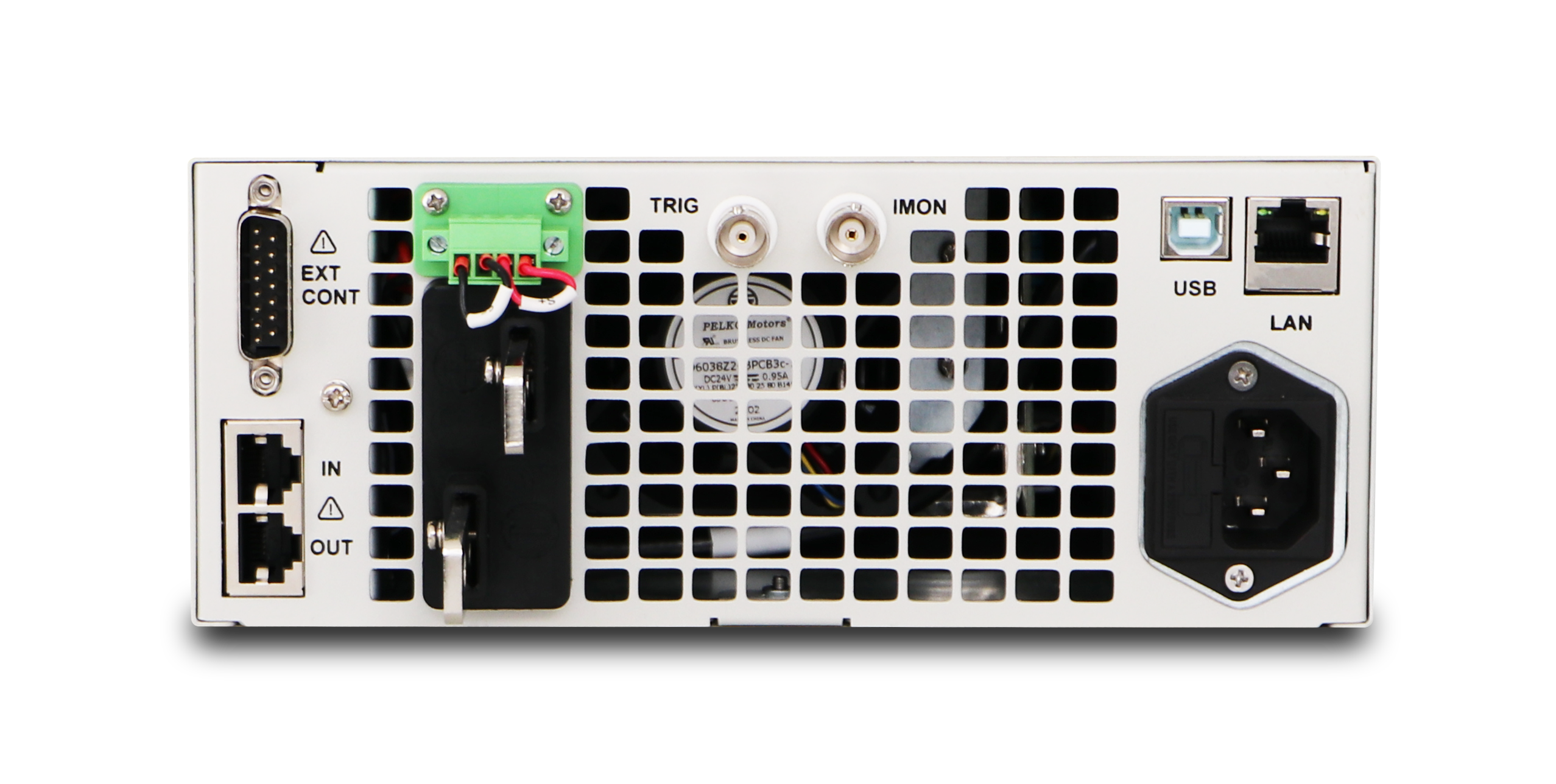

_ 前后面板皆有输出端子

_ 支持标准 SCPI 指令

_ 标配 LAN、USB 及模拟接口

[ DH2766 ] 功能特点

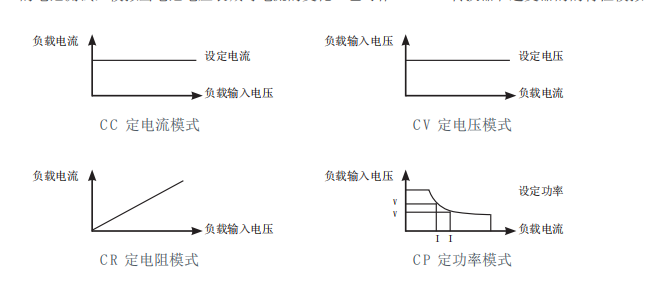

四种负载工作模式

DH2766 系列提供 CC、CV、CP、CR 四种工作模式，可适应多种场合的测试需求。例如，CP 模式常用于测试UPS 的电池测试，模拟当电池电压衰减时电流的变化。也可作 DC-DC 转换器和逆变器的的特性模拟。

支持主从并联扩展功率

DH2766 系列支持主从并联工作，通过本地设置主从机，可将多台同规格的负载组合成一套大功率负载，并联后，功能特性与单台保持一致。最多可实现 5 台负载并联。

定时功能

DH2766 系列支持设置工作时间，达到定时时间后，负载会自动断开连接。设置时间为范围是 1-9999SEC 和 1-9999min，便于用在各种测试场景。

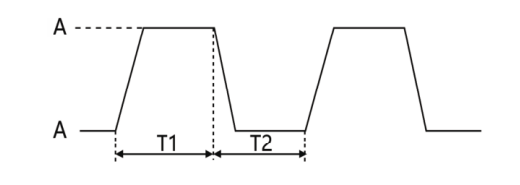

动态测试

DH2766 系列为用户提供动态拉载模式，可以根据设定规则使电子负载在两种设定参数间切换。动态测试模式可分为连续模式，脉冲模式及翻转模式。且 CC 模式下动态测试可以设置电流的上升下降斜率。

查找您需要的 [ DH2766 ] 产品型号

型号	输入类型	输出电压(V)	输出电流(A)	输出功率(kW)	分辨率	设置精度	工作模式	通讯接口	尺寸(U)	重量(kg)
DH2766A-1	直流电子负载	150	15	0.15	1mV/0.1mA	0.05%+0.05%FS/0.1%+0.1%FS	CV、CC、CR、CP	标配LAN、USB、模拟控制接口	2U	10kg
DH2766B-1	直流电子负载	600	3.75	0.15	1mV/0.1mA	0.05%+0.05%FS/0.1%+0.1%FS	CV、CC、CR、CP	标配LAN、USB、模拟控制接口	2U	10kg
DH2766C-1	直流电子负载	1,200	1.25	0.15	1mV/0.1mA	0.05%+0.05%FS/0.1%+0.1%FS	CV、CC、CR、CP	标配LAN、USB、模拟控制接口	2U	10kg
DH2766A-2	直流电子负载	150	30	0.3	1mV/0.1mA	0.05%+0.05%FS/0.1%+0.1%FS	CV、CC、CR、CP	标配LAN、USB、模拟控制接口	2U	10kg
DH2766B-2	直流电子负载	600	7.5	0.3	1mV/0.1mA	0.05%+0.05%FS/0.1%+0.1%FS	CV、CC、CR、CP	标配LAN、USB、模拟控制接口	2U	10kg
DH2766C-2	直流电子负载	1,200	2.5	0.3	1mV/0.1mA	0.05%+0.05%FS/0.1%+0.1%FS	CV、CC、CR、CP	标配LAN、USB、模拟控制接口	2U	10kg
DH2766A-3	直流电子负载	150	60	0.6	1mV/0.1mA	0.05%+0.05%FS/0.1%+0.1%FS	CV、CC、CR、CP	标配LAN、USB、模拟控制接口	2U	10kg
DH2766B-3	直流电子负载	600	15	0.6	1mV/0.1mA	0.05%+0.05%FS/0.1%+0.1%FS	CV、CC、CR、CP	标配LAN、USB、模拟控制接口	2U	10kg
DH2766A-1	直流电子负载	150	15	0.15	1mV/0.1mA	0.05%+0.05%FS/0.1%+0.1%FS	CV、CC、CR、CP	标配LAN、USB、模拟控制接口	2U	10kg
DH2766B-1	直流电子负载	600	3.75	0.15	1mV/0.1mA	0.05%+0.05%FS/0.1%+0.1%FS	CV、CC、CR、CP	标配LAN、USB、模拟控制接口	2U	10kg
DH2766C-1	直流电子负载	1,200	1.25	0.15	1mV/0.1mA	0.05%+0.05%FS/0.1%+0.1%FS	CV、CC、CR、CP	标配LAN、USB、模拟控制接口	2U	10kg
DH2766A-2	直流电子负载	150	30	0.3	1mV/0.1mA	0.05%+0.05%FS/0.1%+0.1%FS	CV、CC、CR、CP	标配LAN、USB、模拟控制接口	2U	10kg
DH2766B-2	直流电子负载	600	7.5	0.3	1mV/0.1mA	0.05%+0.05%FS/0.1%+0.1%FS	CV、CC、CR、CP	标配LAN、USB、模拟控制接口	2U	10kg
DH2766C-2	直流电子负载	1,200	2.5	0.3	1mV/0.1mA	0.05%+0.05%FS/0.1%+0.1%FS	CV、CC、CR、CP	标配LAN、USB、模拟控制接口	2U	10kg
DH2766A-3	直流电子负载	150	60	0.6	1mV/0.1mA	0.05%+0.05%FS/0.1%+0.1%FS	CV、CC、CR、CP	标配LAN、USB、模拟控制接口	2U	10kg
DH2766B-3	直流电子负载	600	15	0.6	1mV/0.1mA	0.05%+0.05%FS/0.1%+0.1%FS	CV、CC、CR、CP	标配LAN、USB、模拟控制接口	2U	10kg
DH2766C-3	直流电子负载	1,200	5	0.6	1mV/0.1mA	0.05%+0.05%FS/0.1%+0.1%FS	CV、CC、CR、CP	标配LAN、USB、模拟控制接口	2U	10kg
