北京大华无线电仪器有限责任公司

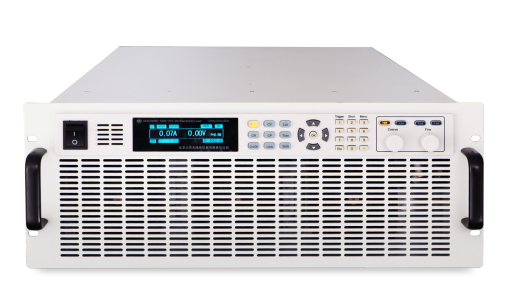

DH27800E系列

大功率可编程直流电子负载

DH27800E 系列大功率可编程直流电子负载，功率密度可达 4U/6kW，可提供 150V、600V、 1200V 三种电压等级，满足用户多种测试需求；具有 CC、CV、 CP、CR 四种工作模式，并且具备动态和列表等测试功能。过压、过流、过功率、过温、反接等多种保护功能为用户安全使用提供保障；标配 LAN 和 USB 通信接口，方便用户通过远程控制。

产品选型手册获取报价

产品特点
功能特点
产品型号

_ 电压等级 150V、600V、 1200V

_ 四种工作模式 CC、CV、CP、CR

_ 高精度及分辨率可达 1mV/1mA

_ 支持 10kHz 动态模式

_ 短路测试功能

_ 电池放电测试功能

_ 电流上升下降速率可调

_ 可调的过压、过流、过功率、反接等保护功能

_ 支持标准的 SCPI 通信协议

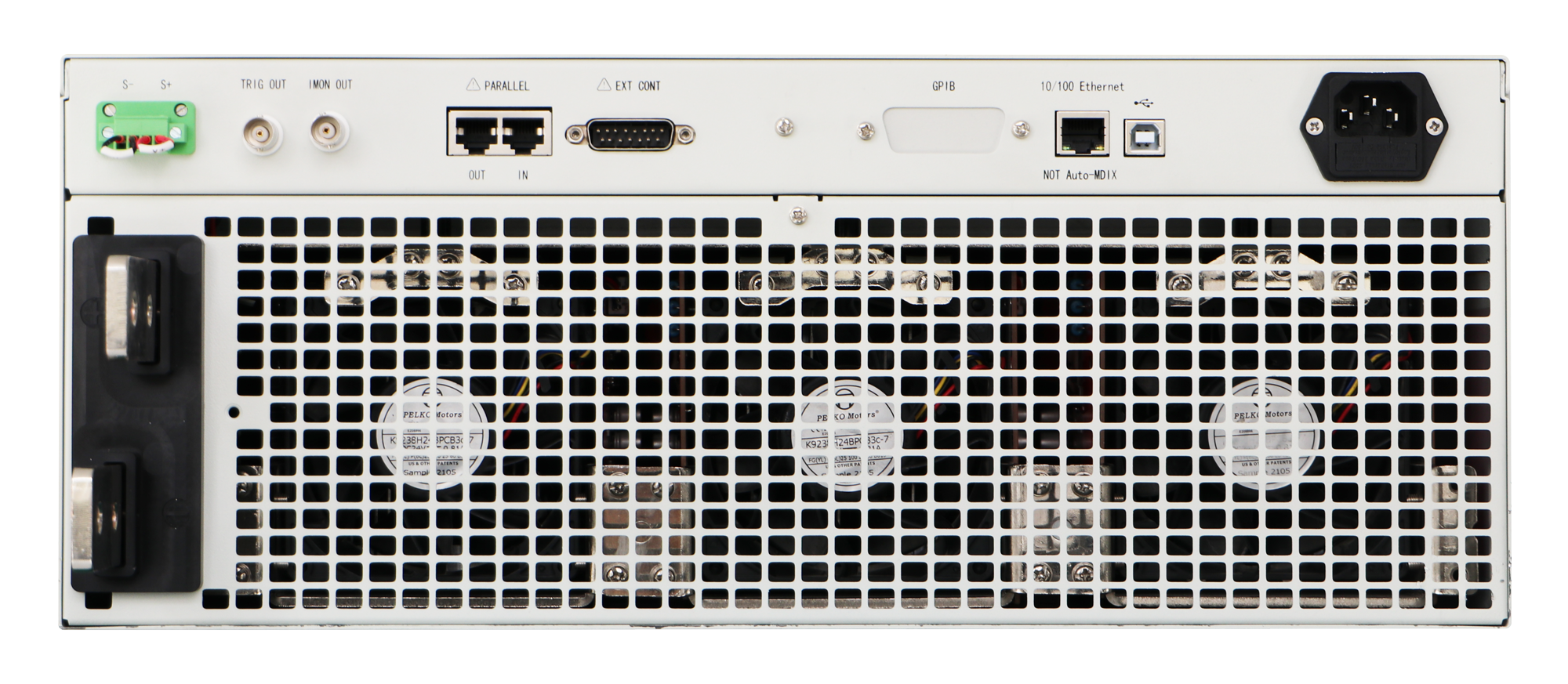

_ 标配 LAN 和 USB 通信接口

[ DH27800E系列 ] 功能特点

四种负载工作模式

DH27800E 系列提供四种负载工作模式：CC 定电流模式、CV 定电压模式、CP 定功率模式、CR 定电阻模式。

功率扩增器与主从并联

DH27800E 系列支持功率扩增器，功率扩增器的功率密度为 3U6kW，1 台主机可带 9 台功率扩增器，功率可扩

增至 60kW。多台主机可进行主从并联进一步多大功率 , 最大功率可达 600kW。并联后，功能特性与单台保持一致。

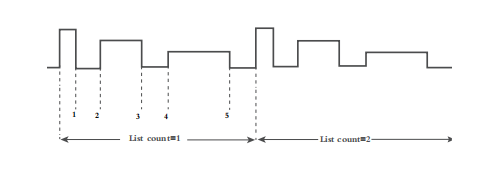

LIST 模式

List 模式可以满足工程师测试复杂的电流变化，可以自定义编辑序列步数，也可以通过 HOST USB 接口导入序列

文件，负载即可按照设定的序列完成复杂的带载模式。

查找您需要的 [ DH27800E系列 ] 产品型号

型号	输入类型	输出电压(V)	输出电流(A)	输出功率(kW)	分辨率	设置精度	工作模式	通讯接口	尺寸(U)	重量(kg)
DH27802E-150-210	直流电子负载	150	210	2	1mV/1mA	±(0.05%+0.05%FS)/±(0.1%+0.1%FS)	CC、CV、CR、CP、CC+CR、CC+CP	标配LAN、USB，可选配GPIB等	4	20kg
DH27802E-600-150	直流电子负载	600	150	2	1mV/1mA	±(0.05%+0.05%FS)/±(0.1%+0.1%FS)	CC、CV、CR、CP、CC+CR、CC+CP	标配LAN、USB，可选配GPIB等	4	20kg
DH27802E-1200-90	直流电子负载	1,200	90	2	10mV/1mA	±(0.05%+0.05%FS)/±(0.1%+0.1%FS)	CC、CV、CR、CP、CC+CR、CC+CP	标配LAN、USB，可选配GPIB等	4	20kg
DH27804E-150-420	直流电子负载	150	420	4	1mV/1mA	±(0.05%+0.05%FS)/±(0.1%+0.1%FS)	CC、CV、CR、CP、CC+CR、CC+CP	标配LAN、USB，可选配GPIB等	4	30kg
DH27804E-600-300	直流电子负载	600	300	4	1mV/1mA	±(0.05%+0.05%FS)/±(0.1%+0.1%FS)	CC、CV、CR、CP、CC+CR、CC+CP	标配LAN、USB，可选配GPIB等	4	30kg
DH27804E-1200-90	直流电子负载	1,200	90	4	10mV/1mA	±(0.05%+0.05%FS)/±(0.1%+0.1%FS)	CC、CV、CR、CP、CC+CR、CC+CP	标配LAN、USB，可选配GPIB等	4	30kg
DH27806E-150-630	直流电子负载	150	630	6	1mV/1mA	±(0.05%+0.05%FS)/±(0.1%+0.1%FS)	CC、CV、CR、CP、CC+CR、CC+CP	标配LAN、USB，可选配GPIB等	4	40kg
DH27806E-600-450	直流电子负载	600	450	6	1mV/1mA	±(0.05%+0.05%FS)/±(0.1%+0.1%FS)	CC、CV、CR、CP、CC+CR、CC+CP	标配LAN、USB，可选配GPIB等	4	40kg
DH27802E-150-210	直流电子负载	150	210	2	1mV/1mA	±(0.05%+0.05%FS)/±(0.1%+0.1%FS)	CC、CV、CR、CP、CC+CR、CC+CP	标配LAN、USB，可选配GPIB等	4	20kg
DH27802E-600-150	直流电子负载	600	150	2	1mV/1mA	±(0.05%+0.05%FS)/±(0.1%+0.1%FS)	CC、CV、CR、CP、CC+CR、CC+CP	标配LAN、USB，可选配GPIB等	4	20kg
DH27802E-1200-90	直流电子负载	1,200	90	2	10mV/1mA	±(0.05%+0.05%FS)/±(0.1%+0.1%FS)	CC、CV、CR、CP、CC+CR、CC+CP	标配LAN、USB，可选配GPIB等	4	20kg
DH27804E-150-420	直流电子负载	150	420	4	1mV/1mA	±(0.05%+0.05%FS)/±(0.1%+0.1%FS)	CC、CV、CR、CP、CC+CR、CC+CP	标配LAN、USB，可选配GPIB等	4	30kg
DH27804E-600-300	直流电子负载	600	300	4	1mV/1mA	±(0.05%+0.05%FS)/±(0.1%+0.1%FS)	CC、CV、CR、CP、CC+CR、CC+CP	标配LAN、USB，可选配GPIB等	4	30kg
DH27804E-1200-90	直流电子负载	1,200	90	4	10mV/1mA	±(0.05%+0.05%FS)/±(0.1%+0.1%FS)	CC、CV、CR、CP、CC+CR、CC+CP	标配LAN、USB，可选配GPIB等	4	30kg
DH27806E-150-630	直流电子负载	150	630	6	1mV/1mA	±(0.05%+0.05%FS)/±(0.1%+0.1%FS)	CC、CV、CR、CP、CC+CR、CC+CP	标配LAN、USB，可选配GPIB等	4	40kg
DH27806E-600-450	直流电子负载	600	450	6	1mV/1mA	±(0.05%+0.05%FS)/±(0.1%+0.1%FS)	CC、CV、CR、CP、CC+CR、CC+CP	标配LAN、USB，可选配GPIB等	4	40kg
DH27806E-1200-270	直流电子负载	1,200	270	6	10mV/1mA	±(0.05%+0.05%FS)/±(0.1%+0.1%FS)	CC、CV、CR、CP、CC+CR、CC+CP	标配LAN、USB，可选配GPIB等	4	40kg
DH27812E-150-1260	直流电子负载	150	1,260	12	1mV/10mA	±(0.05%+0.05%FS)/±(0.1%+0.1%FS)	CC、CV、CR、CP、CC+CR、CC+CP	标配LAN、USB，可选配GPIB等	8	60kg
DH27812E-600-900	直流电子负载	600	900	12	1mV/1mA	±(0.05%+0.05%FS)/±(0.1%+0.1%FS)	CC、CV、CR、CP、CC+CR、CC+CP	标配LAN、USB，可选配GPIB等	8	60kg
DH27812E-1200-540	直流电子负载	1,200	540	12	10mV/1mA	±(0.05%+0.05%FS)/±(0.1%+0.1%FS)	CC、CV、CR、CP、CC+CR、CC+CP	标配LAN、USB，可选配GPIB等	8	60kg
DH27818E-150-1890	直流电子负载	150	1,890	18	1mV/10mA	±(0.05%+0.05%FS)/±(0.1%+0.1%FS)	CC、CV、CR、CP、CC+CR、CC+CP	标配LAN、USB，可选配GPIB等	12	192kg
DH27818E-600-1350	直流电子负载	600	1,350	18	1mV/1mA	±(0.05%+0.05%FS)/±(0.1%+0.1%FS)	CC、CV、CR、CP、CC+CR、CC+CP	标配LAN、USB，可选配GPIB等	12	192kg
DH27818E-1200-810	直流电子负载	1,200	810	18	10mV/1mA	±(0.05%+0.05%FS)/±(0.1%+0.1%FS)	CC、CV、CR、CP、CC+CR、CC+CP	标配LAN、USB，可选配GPIB等	12	192kg
DH27824E-150-2520	直流电子负载	150	2,520	24	1mV/10mA	±(0.05%+0.05%FS)/±(0.1%+0.1%FS)	CC、CV、CR、CP、CC+CR、CC+CP	标配LAN、USB，可选配GPIB等	16	222kg
DH27824E-600-1800	直流电子负载	600	1,800	24	1mV/1mA	±(0.05%+0.05%FS)/±(0.1%+0.1%FS)	CC、CV、CR、CP、CC+CR、CC+CP	标配LAN、USB，可选配GPIB等	16	222kg
DH27824E-1200-1080	直流电子负载	1,200	1,080	24	10mV/1mA	±(0.05%+0.05%FS)/±(0.1%+0.1%FS)	CC、CV、CR、CP、CC+CR、CC+CP	标配LAN、USB，可选配GPIB等	16	222kg
DH27830E-150-2520	直流电子负载	150	2,520	30	1mV/10mA	±(0.05%+0.05%FS)/±(0.1%+0.1%FS)	CC、CV、CR、CP、CC+CR、CC+CP	标配LAN、USB，可选配GPIB等	20	283kg
DH27830E-600-2250	直流电子负载	600	2,250	30	1mV/1mA	±(0.05%+0.05%FS)/±(0.1%+0.1%FS)	CC、CV、CR、CP、CC+CR、CC+CP	标配LAN、USB，可选配GPIB等	20	283kg
DH27830E-1200-1350	直流电子负载	1,200	1,350	30	10mV/1mA	±(0.05%+0.05%FS)/±(0.1%+0.1%FS)	CC、CV、CR、CP、CC+CR、CC+CP	标配LAN、USB，可选配GPIB等	20	283kg
DH27836E-150-2520	直流电子负载	150	2,520	36	1mV/10mA	±(0.05%+0.05%FS)/±(0.1%+0.1%FS)	CC、CV、CR、CP、CC+CR、CC+CP	标配LAN、USB，可选配GPIB等	24	313kg
DH27836E-600-2520	直流电子负载	600	2,520	36	1mV/1mA	±(0.05%+0.05%FS)/±(0.1%+0.1%FS)	CC、CV、CR、CP、CC+CR、CC+CP	标配LAN、USB，可选配GPIB等	24	313kg
DH27836E-1200-1620	直流电子负载	1,200	1,620	36	10mV/1mA	±(0.05%+0.05%FS)/±(0.1%+0.1%FS)	CC、CV、CR、CP、CC+CR、CC+CP	标配LAN、USB，可选配GPIB等	24	313kg
DH27842E-150-2520	直流电子负载	150	2,520	42	1mV/10mA	±(0.05%+0.05%FS)/±(0.1%+0.1%FS)	CC、CV、CR、CP、CC+CR、CC+CP	标配LAN、USB，可选配GPIB等	28	343kg
DH27842E-600-2520	直流电子负载	600	2,520	42	1mV/1mA	±(0.05%+0.05%FS)/±(0.1%+0.1%FS)	CC、CV、CR、CP、CC+CR、CC+CP	标配LAN、USB，可选配GPIB等	28	343kg
DH27842E-1200-1890	直流电子负载	1,200	1,890	42	10mV/1mA	±(0.05%+0.05%FS)/±(0.1%+0.1%FS)	CC、CV、CR、CP、CC+CR、CC+CP	标配LAN、USB，可选配GPIB等	28	343kg
DH27848E-150-2520	直流电子负载	150	2,520	48	1mV/10mA	±(0.05%+0.05%FS)/±(0.1%+0.1%FS)	CC、CV、CR、CP、CC+CR、CC+CP	标配LAN、USB，可选配GPIB等	32	419kg
DH27848E-600-2520	直流电子负载	600	2,520	48	1mV/1mA	±(0.05%+0.05%FS)/±(0.1%+0.1%FS)	CC、CV、CR、CP、CC+CR、CC+CP	标配LAN、USB，可选配GPIB等	32	419kg
DH27848E-1200-2160	直流电子负载	1,200	2,160	48	10mV/1mA	±(0.05%+0.05%FS)/±(0.1%+0.1%FS)	CC、CV、CR、CP、CC+CR、CC+CP	标配LAN、USB，可选配GPIB等	32	419kg
