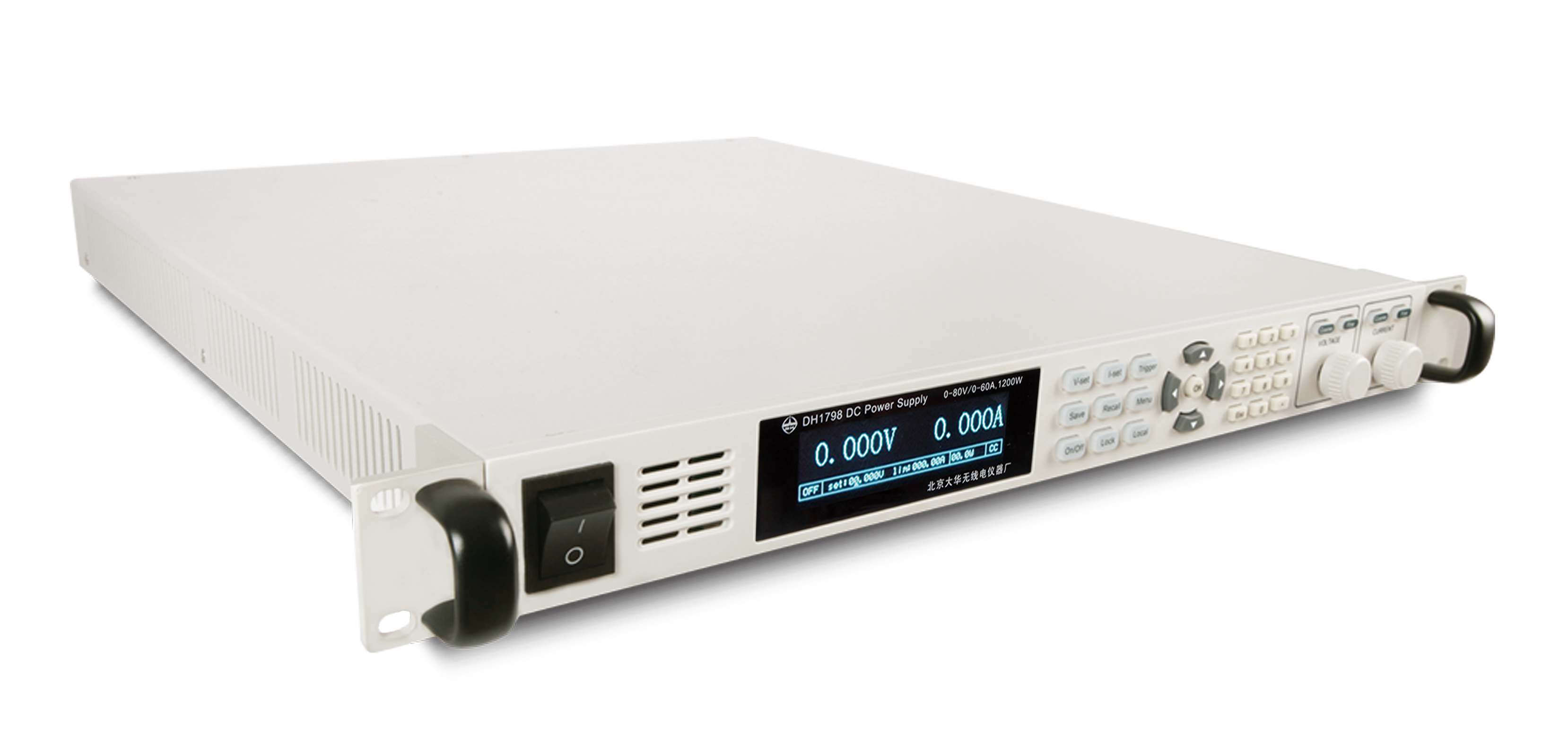

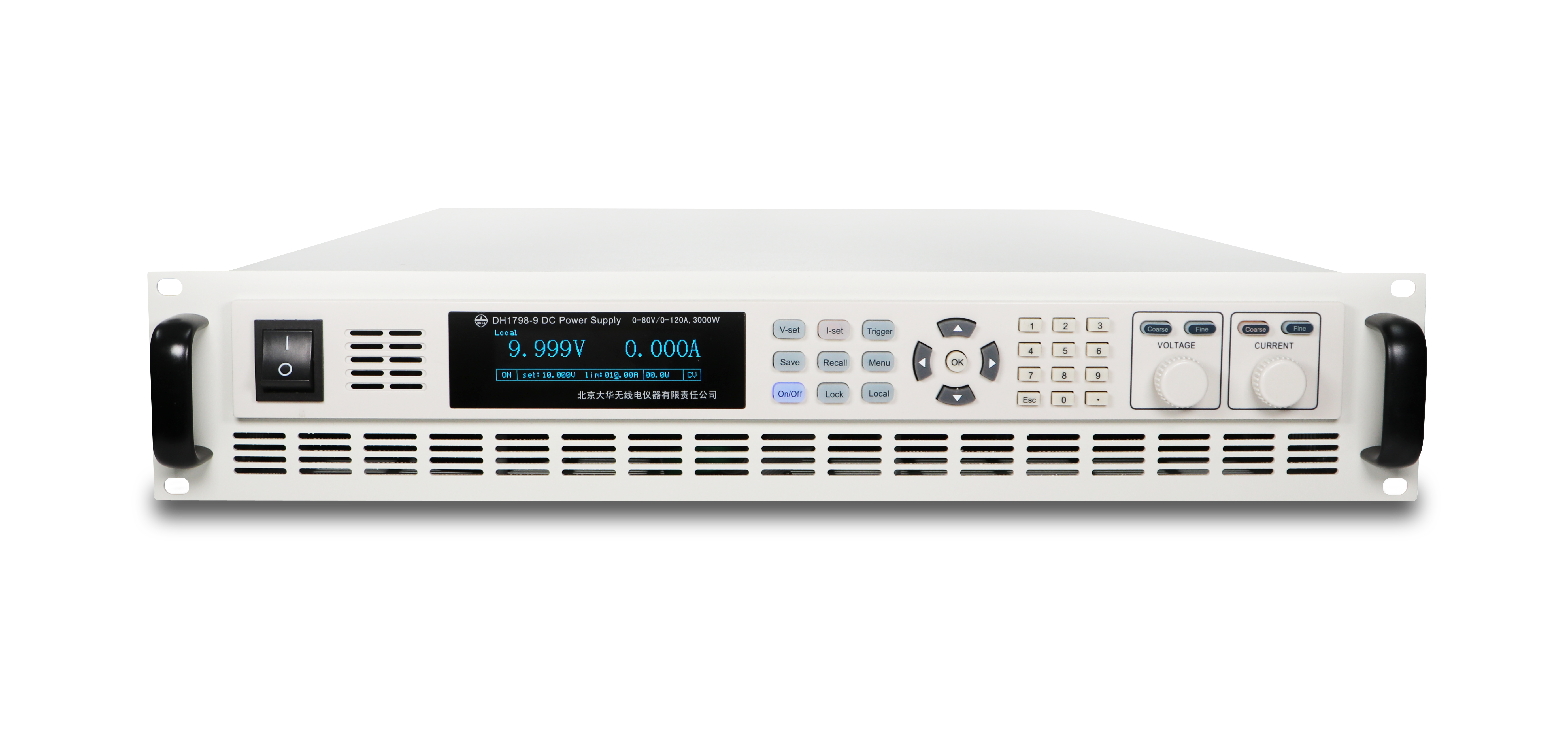

DH1798系列

宽量程可编程系统直流电源

DH1798 系列宽量程可编程系统直流电源共 14 个型号可选。采用 1U/2U 标准机箱，单机功率最高 3kW，输出电压 / 电流最高可达 600V/180A。该系列具备高分辨率和精度，低纹波和低噪声，高稳定性，高可靠性等特点，可配置 LAN、USB、RS485（或 RS232）和 GPIB（选配）多种通信接口；具有过流、过压、过热保护功能，全方面保护用户测试安全。

产品选型手册获取报价

产品特点
功能特点
产品型号
技术资料

_ 恒功率，拥有更宽的输出电压电流范围

_ 高精度及分辨率可达 1mV/1mA

_ 低纹波噪声最小仅 30mVp-p

_ 高亮度 OLED 显示屏，视角范围大，显示分辨率高

_ CV/CC 模式自动切换，无需手动设置

_ 内置过压保护电路，过压、过流、过热保护

_ 标配 LAN、USB、RS485（或 RS232）接口，选配 GPIB

_ 支持远端电压补偿

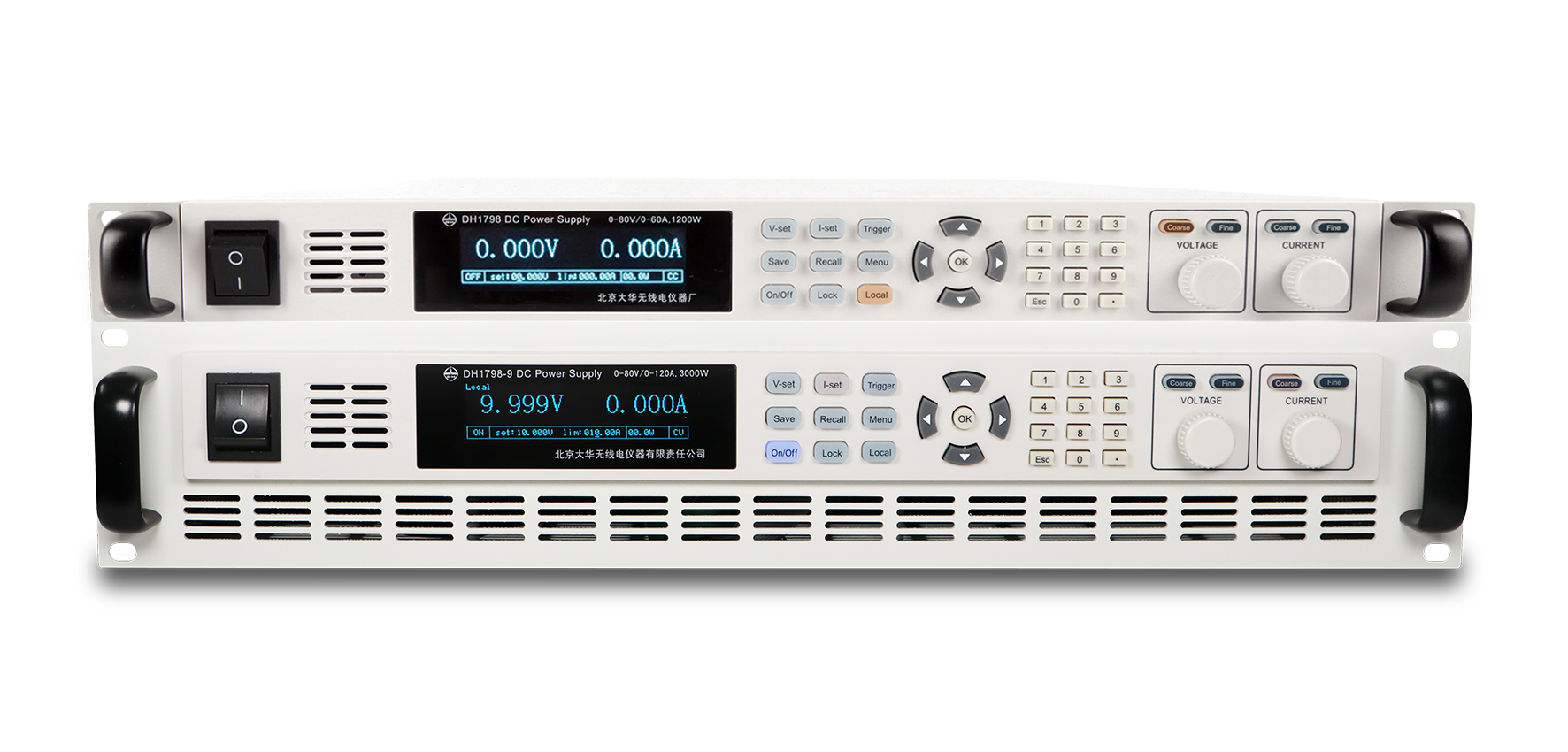

_ 高功率密度，1U/2U 标准机架尺寸

[ DH1798系列 ] 功能特点

宽范围的自动量程模式

在额定输出功率范围内，电压电流量程自动切换，可实现在小电流时输出大电压，在小电压时输出大电流，提供了更宽的输出范围，一台电源即可实现多种电压电流的组合，极大地提高了电源的利用率。

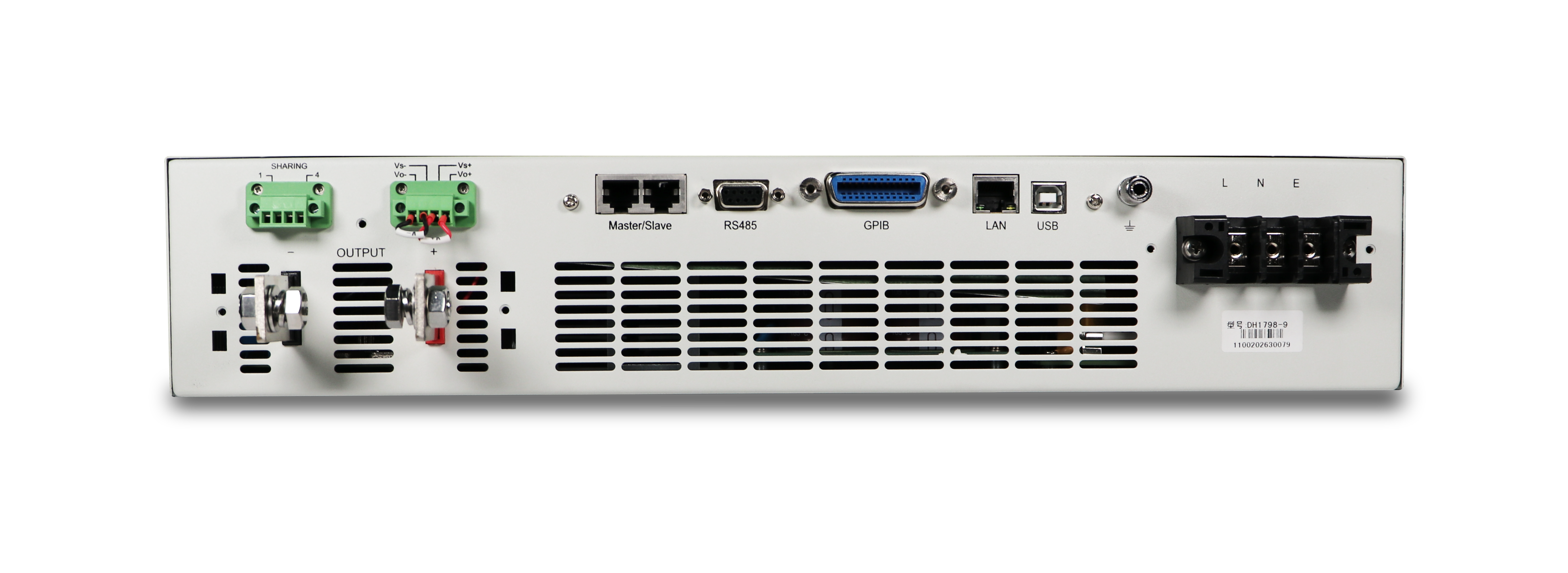

丰富的 I/O 接口

DH1798 系列电源标配 LAN、USB、RS485（或 RS232）接口，选配 GPIB 接口，支持标准的 SCPI 指令集，让您在系统测试使用时更加方便灵活。

多重保护功能，安全可靠

内置过压保护，反应速度快，过压值可自定义设置，当电源输出电压高于设定的保护值时，迅速将电源输出切断，使您能更加放心的使用。同时具有过流、过温保护等功能，完美的保护您的负载。

支持远端感测，电压补偿

DH1798 系列配有远端补偿端子接口，可直接连接负载，补偿连接线较长时产生的部分压降，确保负载能够获得精准的电压值。

查找您需要的 [ DH1798系列 ] 产品型号

型号	通道	输出电压(V)	输出电流(A)	输出功率(kW)	分辨率	设置精度	纹波与噪声	通讯接口	工作电压	尺寸(U)	重量(kg)
DH1798-1	单通道	80	60	1.2	1mV/1mA	0.02%+30mV/0.1%+60mA	5mVrms/40mArms	标配LAN、USB、RS485（或 RS234），选配 GPIB	85-265Vac，47-63Hz	1U	9kg
DH1798-2	单通道	150	30	1.2	1mV/1mA	0.05%+30mV/0.2%+30mA	10mVrms/40mArms	标配LAN、USB、RS485（或 RS235），选配 GPIB	85-265Vac，47-63Hz	1U	9kg
DH1798-3	单通道	40	180	2.4	1mV/3mA	0.05%+30mV/0.2%+180mA	10mVrms/180mArms	标配LAN、USB、RS485（或 RS236），选配 GPIB	85-265Vac，47-63Hz	2U	18kg
DH1798-4	单通道	80	120	2.4	2mV/2mA	0.05%+30mV/0.2%+120mA	15mVrms/120mArms	标配LAN、USB、RS485（或 RS237），选配 GPIB	85-265Vac，47-63Hz	2U	18kg
DH1798-5	单通道	160	60	2.4	3mV/1mA	0.05%+30mV/0.2%+60mA	20mVrms/60mArms	标配LAN、USB、RS485（或 RS238），选配 GPIB	85-265Vac，47-63Hz	2U	18kg
DH1798-6	单通道	320	30	2.4	5mV/1mA	0.05%+160mV/0.2%+30mA	35mVrms/30mArms	标配LAN、USB、RS485（或 RS239），选配 GPIB	85-265Vac，47-63Hz	2U	18kg
DH1798-7	单通道	600	15	2.4	10mV/1mA	0.05%+300mV/0.2%+30mA	60mVrms/15mArms	标配LAN、USB、RS485（或 RS240），选配 GPIB	85-265Vac，47-63Hz	2U	18kg
DH1798-8	单通道	40	180	3	1mV/3mA	0.05%+30mV/0.2%+180mA	10mVrms/180mArms	标配LAN、USB、RS485（或 RS241），选配 GPIB	85-265Vac，47-63Hz	2U	18kg
DH1798-1	单通道	80	60	1.2	1mV/1mA	0.02%+30mV/0.1%+60mA	5mVrms/40mArms	标配LAN、USB、RS485（或 RS234），选配 GPIB	85-265Vac，47-63Hz	1U	9kg
DH1798-2	单通道	150	30	1.2	1mV/1mA	0.05%+30mV/0.2%+30mA	10mVrms/40mArms	标配LAN、USB、RS485（或 RS235），选配 GPIB	85-265Vac，47-63Hz	1U	9kg
DH1798-3	单通道	40	180	2.4	1mV/3mA	0.05%+30mV/0.2%+180mA	10mVrms/180mArms	标配LAN、USB、RS485（或 RS236），选配 GPIB	85-265Vac，47-63Hz	2U	18kg
DH1798-4	单通道	80	120	2.4	2mV/2mA	0.05%+30mV/0.2%+120mA	15mVrms/120mArms	标配LAN、USB、RS485（或 RS237），选配 GPIB	85-265Vac，47-63Hz	2U	18kg
DH1798-5	单通道	160	60	2.4	3mV/1mA	0.05%+30mV/0.2%+60mA	20mVrms/60mArms	标配LAN、USB、RS485（或 RS238），选配 GPIB	85-265Vac，47-63Hz	2U	18kg
DH1798-6	单通道	320	30	2.4	5mV/1mA	0.05%+160mV/0.2%+30mA	35mVrms/30mArms	标配LAN、USB、RS485（或 RS239），选配 GPIB	85-265Vac，47-63Hz	2U	18kg
DH1798-7	单通道	600	15	2.4	10mV/1mA	0.05%+300mV/0.2%+30mA	60mVrms/15mArms	标配LAN、USB、RS485（或 RS240），选配 GPIB	85-265Vac，47-63Hz	2U	18kg
DH1798-8	单通道	40	180	3	1mV/3mA	0.05%+30mV/0.2%+180mA	10mVrms/180mArms	标配LAN、USB、RS485（或 RS241），选配 GPIB	85-265Vac，47-63Hz	2U	18kg
DH1798-9	单通道	80	120	3	2mV/2mA	0.05%+30mV/0.2%+120mA	15mVrms/120mArms	标配LAN、USB、RS485（或 RS242），选配 GPIB	85-265Vac，47-63Hz	2U	18kg
DH1798-10	单通道	160	60	3	3mV/1mA	0.05%+30mV/0.2%+60mA	20mVrms/60mArms	标配LAN、USB、RS485（或 RS243），选配 GPIB	85-265Vac，47-63Hz	2U	18kg
DH1798-11	单通道	320	30	3	5mV/1mA	0.05%+160mV/0.2%+30mA	35mVrms/30mArms	标配LAN、USB、RS485（或 RS244），选配 GPIB	85-265Vac，47-63Hz	2U	18kg
DH1798-12	单通道	600	15	3	10mV/1mA	0.05%+300mV/0.2%+30mA	60mVrms/15mArms	标配LAN、USB、RS485（或 RS245），选配 GPIB	85-265Vac，47-63Hz	2U	18kg
DH1798B-1	单通道	80	60	0.8	1mV/1mA	0.02%+30mV/0.1%+60mA	5mVrms/40mArms	标配LAN、USB、RS485（或 RS232），选配 GPIB	85-265Vac，47-63Hz	1U	9kg
DH1798B-2	单通道	150	30	0.8	1mV/1mA	0.05%+30mV/0.2%+30mA	10mVrms/40mArms	标配LAN、USB、RS485（或 RS233），选配 GPIB	85-265Vac，47-63Hz	1U	9kg
